Monitoreo de subestaciones y activos eléctricos

Lo que está en juego

Una falla en la subestación no avisa. Y cuesta caro.

Las inspecciones periódicas y la termografía muestran una foto del momento. Entre una ronda y otra, una conexión puede degradarse sin que nadie lo vea.

Puntos calientes en alta tensiónConexiones de transformadores, interruptores y seccionadores que se degradan entre inspecciones.
Respaldo DC sin visibilidadBancos de baterías que sostienen protecciones y control, sin saber su estado real.
Llaves mecánicas y universalesSubestaciones, celdas y salas eléctricas con muchas llaves y poco control de quién entra.
Eventos de alto impactoUna falla temprana sin detectar puede terminar en indisponibilidad del activo o del servicio.

Recorre tu operación

Del patio de alta tensión al cuarto de baterías.

Elige una zona de la subestación y mira qué se monitorea y con qué.

01Patio de alta tensión02Equipos con gas SF603Celdas y tableros04Transformadores05Cuarto de baterías06Generadores de emergencia07Gabinetes, celdas y salas eléctricas

Sensor RADEXA Thermal Cap instalado en la conexión de un transformador de potencial de 115 kV

Patio de alta tensión

Temperatura en cada conexión de alta tensión.

RADEXA Thermal Cap se alimenta del campo eléctrico del propio equipo: sin baterías, sin cables y sin comprometer el aislamiento.

Transformadores de potencia, de corriente (CT) y de potencial (PT)
Interruptores y seccionadores
Aisladores de alta tensión
IP68, para exterior

RADEXA Thermal Cap

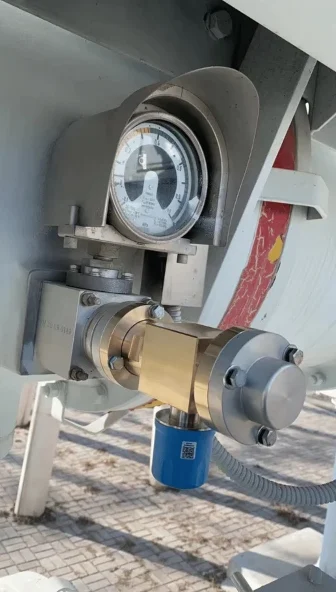

Sensor RADEXA SF6 instalado en un interruptor de potencia

Equipos con gas SF6

El gas SF6, vigilado en tiempo real.

Medición digital directa en los tanques de SF6, para saber la condición del gas sin esperar la ronda.

Temperatura, presión, humedad y densidad
Transformadores, interruptores, seccionadores y celdas
IP68, para patios de alta y media tensión

RADEXA SF6

Sensores RADEXA instalados en los terminales de celdas de media tensión

Celdas y tableros

Puntos calientes y descargas parciales, antes de la falla.

Sensores sobre las conexiones de celdas de media tensión y tableros de baja tensión. El modelo Temp & PD trae IA integrada que identifica el tipo de descarga.

Entradas y salidas de barras, cables e interruptores
Lectura cada 5 segundos
Descargas tipo corona, superficial y flotante
IP68 (Temp) · IP55 (Temp & PD)

RADEXA Temp RADEXA Temp & PD

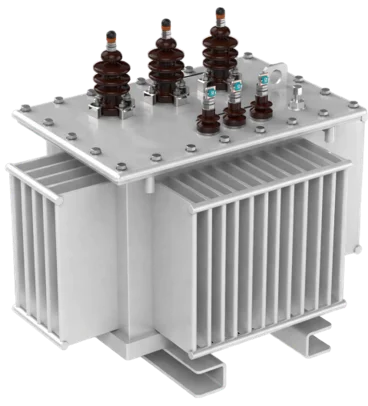

Transformadores

El transformador, de la conexión al cuerpo.

Temperatura en salidas de barras, cables y bujes, y sobre el cuerpo del transformador con montaje magnético, sin intervenir el equipo.

Salidas de barras y cables, y bujes
Transformadores de potencia y secos
Cuerpo del transformador (Temp-M)

RADEXA Temp RADEXA Temp-M Solución para transformadores

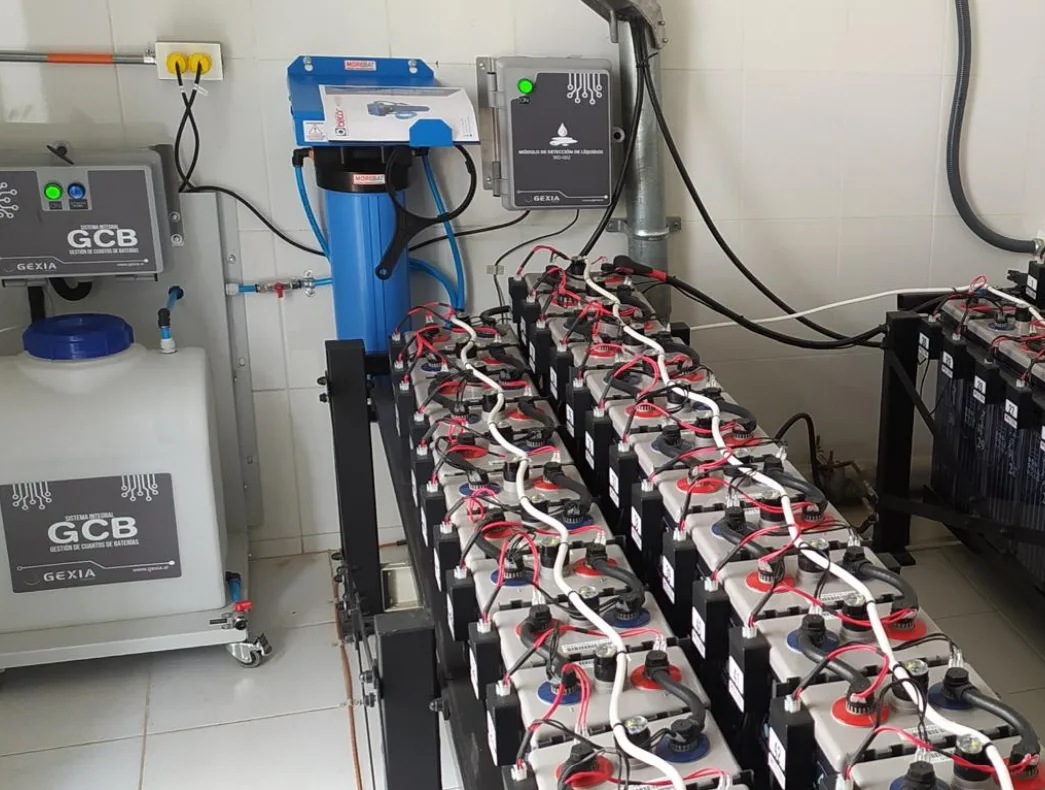

Cuarto de baterías

El respaldo DC, con visibilidad real.

MIBAT+ mide cada batería y el banco completo. Con GCB, el cuarto entero queda bajo control: hidrógeno, líquidos, climatización y llenado de agua.

Tensión, resistencia interna y temperatura por batería
Corriente, rizado, aislamiento a tierra y tensión total del banco
Níquel-cadmio y plomo-ácido · Modbus/TCP
GCB: hidrógeno, líquidos, A/C y llenado automático

MIBAT+

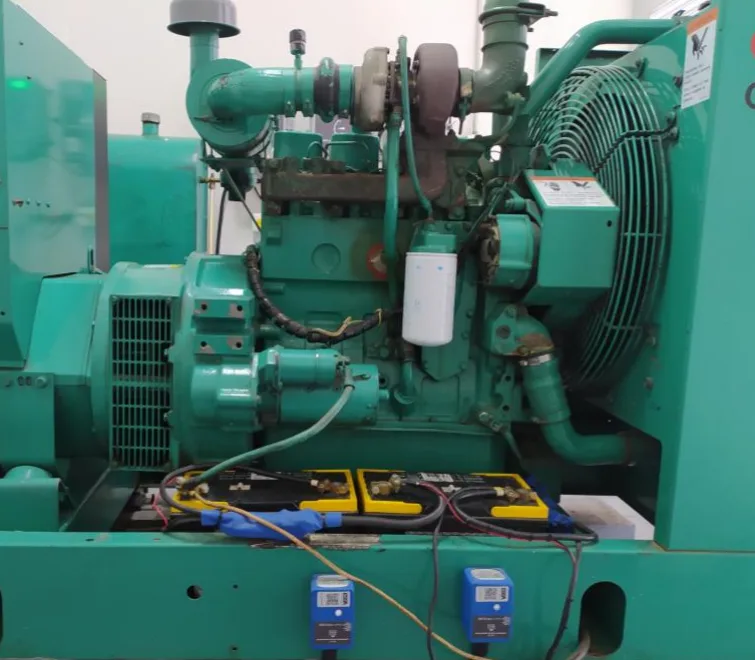

Motor de generador de emergencia con sensores GBM en las baterías de arranque

Generadores de emergencia

Que el generador arranque cuando toca.

GBM vigila las baterías de arranque, y el módulo de detección de derrames alerta al primer contacto con agua, aceite, combustible o electrolito.

Corriente de arranque en frío (CCA)
Corriente y tensión hasta 500 A, precisión de 0,1 V
Temperatura de -30 °C a +250 °C
Derrames: sonda de 5 m, IP65 e IK10

GBMDetección de derrames

Llave electrónica ES2+ frente a un montón de llaves mecánicas

Gabinetes, celdas y salas eléctricas

Una sola llave, cada acceso registrado.

Los cierres electrónicos pasivos de ES2+ reemplazan los cilindros mecánicos sin energía ni cableado en el punto de acceso. La llave alimenta el cierre.

Permisos por usuario, día, hora y ubicación
Trazabilidad de cada apertura
Libre de mantenimiento
Sustituye los cilindros existentes

ES2+

En campo

Ya instalado en alta y media tensión.

Subestaciones de 115 kV, celdas GIS y AIS de 6,6 a 23 kV y equipos con gas SF6, en operación.

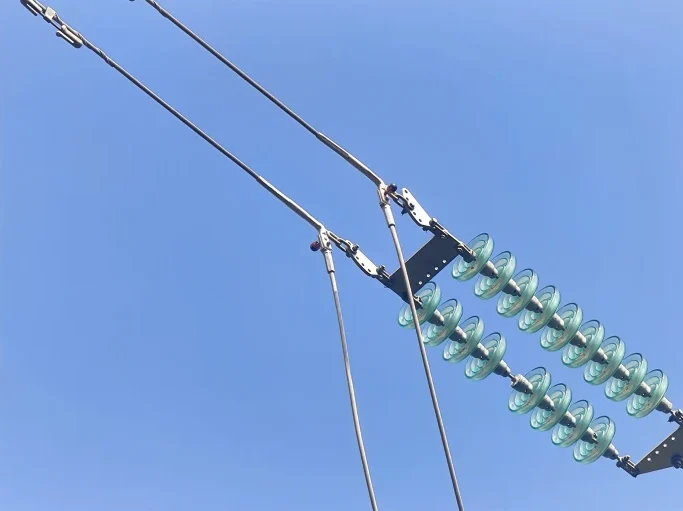

Sensor RADEXA instalado: aisladores tipo suspensión, alta tensión · 115 kv — *Alta tensión · 115 kV*Aisladores tipo suspensión

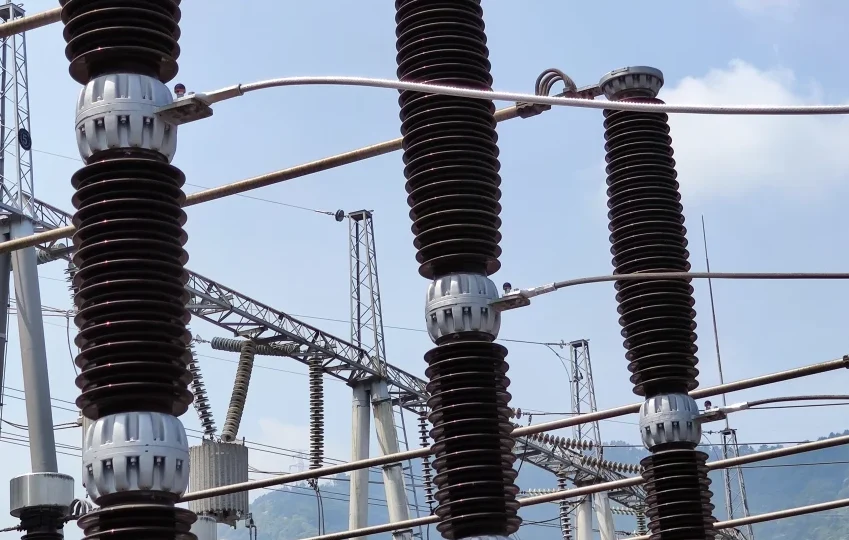

Sensor RADEXA instalado: transformador de potencial, alta tensión · 115 kv — *Alta tensión · 115 kV*Transformador de potencial

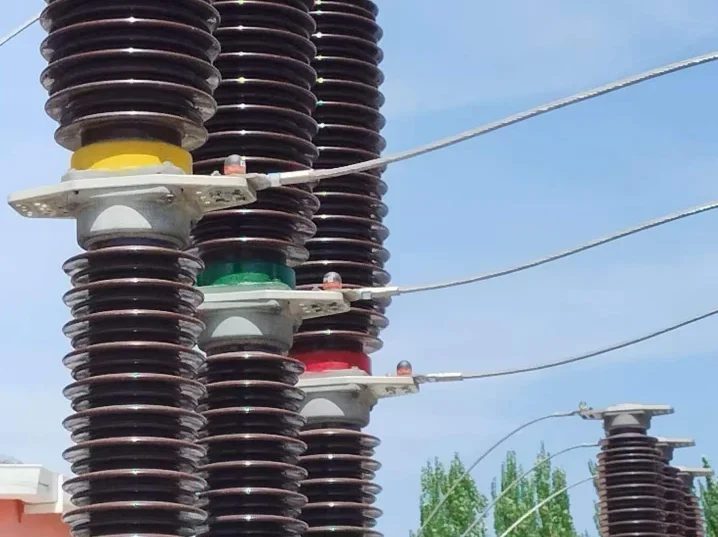

Sensor RADEXA instalado: transformadores de corriente, alta tensión · 115 kv — *Alta tensión · 115 kV*Transformadores de corriente

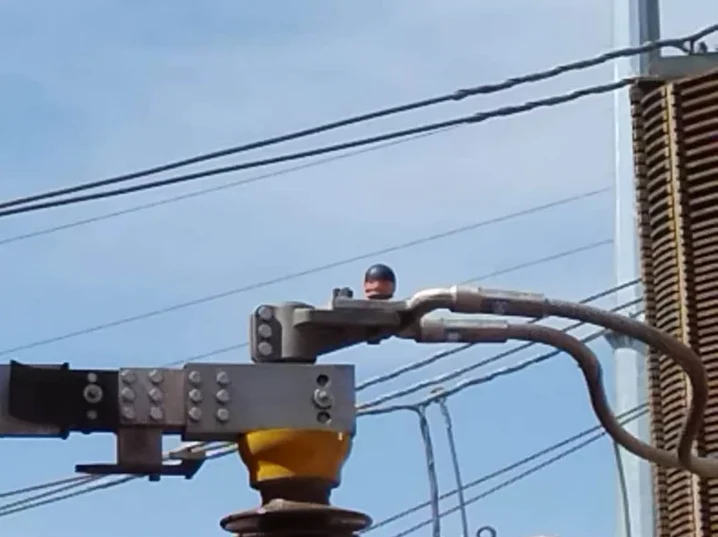

Sensor RADEXA instalado: punto de contacto de seccionador, alta tensión · 115 kv — *Alta tensión · 115 kV*Punto de contacto de seccionador

Sensor RADEXA instalado: celdas gis, media tensión · 23 kv — *Media tensión · 23 kV*Celdas GIS

Sensor RADEXA instalado: celdas ais, media tensión · 23 kv — *Media tensión · 23 kV*Celdas AIS

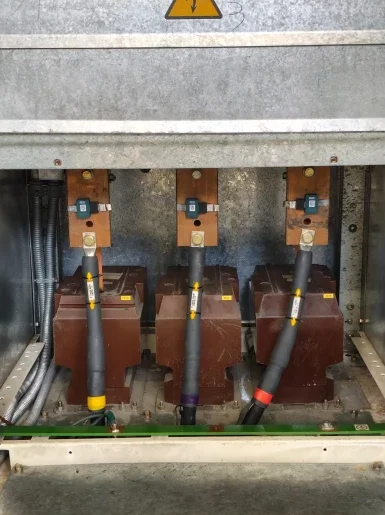

Sensor RADEXA instalado: celdas ais, 800 a, media tensión · 6,6 kv — *Media tensión · 6,6 kV*Celdas AIS, 800 A

Sensor RADEXA instalado: celdas gis, 800 a, media tensión · 6,6 kv — *Media tensión · 6,6 kV*Celdas GIS, 800 A

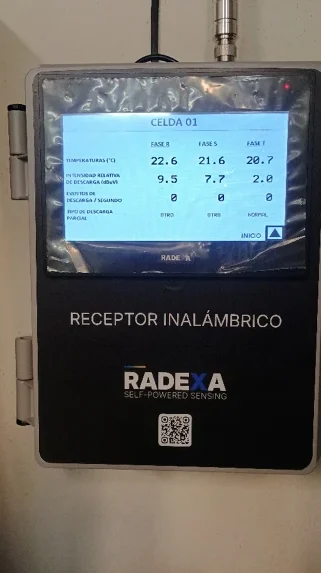

Sensor RADEXA instalado: receptor inalámbrico con lecturas por fase, media tensión — *Media tensión*Receptor inalámbrico con lecturas por fase

Sensor RADEXA instalado: temperatura, presión, humedad y densidad, gas sf6 — *Gas SF6*Temperatura, presión, humedad y densidad

Ver las instalaciones

Cómo se conecta

Se suma a lo que ya tienes.

Los sensores hablan con un receptor inalámbrico y el receptor entrega los datos por Modbus a tu SCADA o a GEXIA.

SensorInalámbrico y sin alimentación externa, sobre el activo.
LoRa 2,4 GHzHasta 150 m en espacio abierto · 30 m dentro de una envolvente
ReceptorHasta 96 sensores con antena externa, en riel DIN.
Modbus RS485Modbus-RTU
Tu SCADA o GEXIATableros, alarmas, IA y mantenimiento.

Plataforma GEXIA

De la alarma al mantenimiento basado en condición.

Los datos de la subestación llegan a la misma plataforma donde se analizan, se priorizan y se convierten en órdenes de trabajo.

MIAMideTemperatura, gas, baterías y accesos en un solo tablero.
IAAnticipaDetecta anomalías y proyecta el comportamiento.
GAMActúaLa orden de trabajo se crea según la condición real.
GEFAhorraLa climatización opera solo cuando hace falta.

Así pasó ESSA de un mantenimiento preventivo por calendario a uno basado en condición.

Caso de éxito

Una falla de USD 300.000 que no pasó.

ESSA

ESSA, del Grupo EPM, monitorea sus subestaciones con GEXIA.

Cuartos de baterías, celdas de media tensión, transformadores, generadores de emergencia y servicios auxiliares. En unas celdas de 34,5 kV, el monitoreo mostró el problema a tiempo: la reparación costó USD 2.500 en lugar de entre USD 200.000 y 300.000.
